LD型电动单梁起重机

LD型电动单梁起重机是一种较小型的起重机械，具有结构合理，整机刚性强的特点，整机与CD1型(单速)，MD1型(双速)电动葫芦配套使用，其起重量为1-20吨，跨度为7.5-22.5m，工作级别为A3-A5，工作环境温度为-25℃-40℃。

本产品适用于机械制造，装配，创库等不同场合进行一般吊装作业，不适用易燃，易爆和腐蚀性介质环境中使用。
本产品设有地面和司机室两种操纵形式。

LD型电动单梁起重机

LD型1t-10t电动单梁起重机技术参数

起重机运行机构	运行速度m/min		(地操)20	(驾/地)30	(驾操)45	(驾操)60	(驾操)75
	电动机	型号	ZDY₁21-4		ZDR21-4
		功率kw	2×0.8		2×1.5
		转速n/min	1380
电动葫芦	型式		CD₁型；MD₁型
	起升速度m/min		8.8/0.8；7.7/0.7
	起身高度m		6、9、12、18、24、30
	运行高度m/min		20；30
工作级别			A3-A5
电源			三相380V 50HZ
车轮直径mm			ф270
轨道面宽mm			37-70

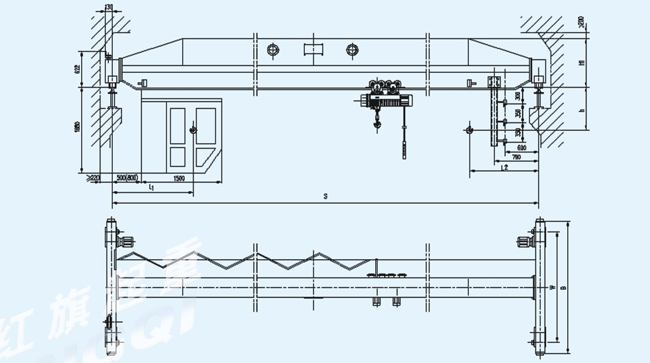

起重量t	跨度 m	基本尺寸						最大轮压kN
		h	H1	B	L1	L2	W
1	7.5	490	810	2500	796	1274	2000	10.58/12.84
	8							10.68/12.94
	10.5							11.27/13.62
	11							11.37/13.72
	13.5			3000			2500	12.15/14.50
	14		860					12.25/14.60
	16.5							13.03/15.48
	17							13.23/15.68
	19.5	530	870	3500			3000	14.11/16.56
	22.5	580						15.09/17.54
2	7.5	490	1000	2500	1292.5	871.5	2000	16.07/18.33
	8							16.17/18.42
	10.5							16.76/19.11
	11							16.86/19.20
	13.5		1050	3000				17.84/20.19
	14							17.93/20.29
	16.5		1060				2500	18.82/21.27
	17							18.91/21.36
	19.5	600	1080	3500			3000	21.36/23.81
	22.5	785	1120					23.32/25.77
3	7.5	530	1150	2500	818.5	1291	2000	21.07/23.32
	8							21.17/23.42
	10.5							21.85/24.21
	11							21.95/24.30
	13.5	580		3000			2500	22.93/25.28
	14							23.03/25.38
	16.5	660	1170					24.99/27.44
	17							25.17/27.64
	19.5	745	1185	3500			3000	27.44/29.89
	22.5	820	1210					28.81/31.26
5	7.5	580	1380	2500	841.5	1310	2000	32.14/34.40
	8							32.24/34.50
	10.5	660	1400					32.93/35.28
	11							33.03/35.38
	13.5						2500	34.99/37.34
	14							35.18/37.53
	16.5	785	1415					36.85/39.30
	17							37.04/39.49
	19.5	820	1440	3500			3000	39.79/42.24
	22.5	875	1485					42.73/45.18
10	7.5	745	1470	2500	1230	1830	2000	53.80/56.06
	8							53.99/56.25
	10.5	820						55.08/57.43
	11							55.37/57.72
	13.5	875	1495				2500	56.94/59.29
	14							57.13/59.49
	16.5		1540					59.09/61.54
	17							59.29/61.74
	19.5		1600	3500			3000	61.94/64.39
	22.5		1640					64.68/67.13

LD型16t、20t电动单梁起重机

起重机运行机构	运行速度m/min		(地操)20	(驾/地)30	(驾操)45	(驾操)60	(驾操)75
	电动机	型号	ZDY₁21-4		ZDR100-4
		功率kw	2×0.8		2×1.5
		转速n/min	1380
电动葫芦	型式		CD₁型；MD₁型
	起升速度m/min		3.5、3.5/0.35
	起身高度m		6、9、12、18、24
	运行高度m/min		20；30
工作级别			A3-A5
电源			三相380V 50HZ
车轮直径mm			ф370
轨道面宽mm			37-70

起重量t	跨度 m	基本尺寸						最大轮压kN
		h	H1	B	L1	L2	W
16	7.5	791	2319	2600	1295-1426	1695-1878	2000	82.0
	8							82.9
	10.5	889						87.0
	11							88.0
	13.5	989	2369	3100			2500	92.1
	14							92.7
	16.5							96.0
	17							96.6
	19.5	995	2413	3600			3000	106.2
	22.5	1097	2411					106.2
20	7.5	791	2319	2600	1295-1426	1695-1878	2000	82.0
	8							82.9
	10.5	889						87.0
	11							88.0
	13.5	989	2369	3100				92.1
	14							92.7
	16.5						2500	96.0
	17							96.6
	19.5	995	2413	3600			3000	106.2
	22.5	1097	2411					106.2
