QDY型吊钩桥式起重机（吊运熔融金属）

QDY型吊钩桥式起重机是吊运75t以下熔融金属的通用桥式起重机，适用于铸造车间吊运熔融金属的专用起重机。QDY型吊钩桥式起重机，主要有桥架、大车运行机构、小车和电气设备等组成。其工作级别为A7，环境工作温度为-10~60℃ 。本产品为地面操纵和司机室操纵。

QDY型吊钩桥式起重机（吊运熔融金属）

QDY型吊钩桥式起重机（吊运熔融金属）

起重量		t	10														20/10
跨度		m	19.5														25.5
起升高度	主起升	m	12														8.5
	副起升		——														10
工作级别			A7
速度	主起升	m/min	9.6														8.0
	副起升		——														8.2
	小车运行		43.5														37
	大车运行		72														76
电动机	主起升	型号/功率	YZR200L-6H/22kw														YZR225M-6H/30kw
	副起升		——														YZR180L-6H/15kw
	小车运行		YZR132M₁-6H/2.2kw														YZR132M₂-6H/3.7kw
	大车运行		YZR160M₁-6H/2×5.5kw														YZR160L-6H/2×11kw

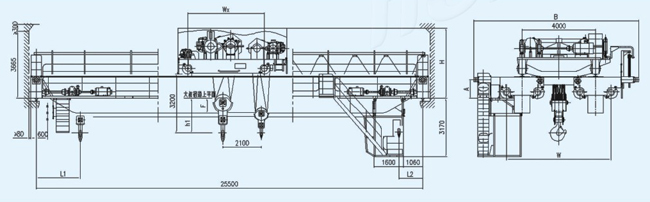

主要尺寸(mm)		B	1996														2519
		W	4100														4600
		H	1756														2074
		A	745														795
		h1	323														503
		F	478														830
		Wx	1400														3050
		L₁	1024														2362
		L₁	968														1500
最大轮压		kN	130														215
荐用大车钢轨			p43、QU80
电源			三相交流380v 50Hz

QDY型32/5、50/10、70/30t吊钩桥式起重机（吊运熔融金属）

起重量

t

32/5

50/10

70/30

跨度

m

19.5

25.5

25.5

起升高度

主起升

m

12

16

17

副起升

13

17

17

工作级别

A7

速度

主起升

m/min

0.5~12

0.5~7.6

0.77~7.7

副起升

1.0~19

0.9~12.5

3.7~37

小车运行

3.5~37

3.5~37

3.5~37

大车运行

8~76

8~77

7.9~79

电动机

主起升

型号/功率

YZB315M₁-8H/90kw

YZB315M₁-8H/90kw

YZB355M₁-8H/132kw

副起升

YZB200L-6H/22kw

YZB225M-6H/30kw

YZB315S₂-8H/75kw

小车运行

YZB160M₁-6H/5.5kw

YZB160M₂-6H/7.5kw

YZB180L-6H/15kw

大车运行

YZB160L-6H/2×11kw

YZB180L-6H/2×15kw

YZB225M-8H/2×22kw

主要尺寸(mm)

B

4500

7350

8270

W

5200

5500

4000

H

2800

2960

3665

A

1045

1045

1200

h1

430

905

1870

F

540

846

800

Wx

2800

4150

4150

L₁

2133

2400

2400

L₁

1720

1300

1300

最大轮压

kN

300

439

338

荐用大车钢轨

QU80、QU100

电源

三相交流380v 50Hz
