MH型电动葫芦门式起重机

MH型电动葫芦门式起重机与CD1（单速）、MD1（双速）型电动葫芦配套使用，是一种有轨运行的中小型起重机，其起重量为3~16吨，跨度为12~30米，工作级别为A3~A5，工作环境温度为-25℃~40℃ .

本产品为一般用途起重机，多用于露天场所及仓库的装卸或搬运物料。本产品有地面操纵和司机室操纵两种形式。

MH型3t-16t电动葫芦门式起重机

MH型3t、5t电动葫芦门式起重机技术参数

起重量			t	3				5
跨度			m	12	16	20	24	12	16	20	24	30
起升高度			m	6;9				6;9
运行机构	运行速度	地面操作	m/min	20				20
		司机室操作		20 30 45				20 30 40
	电动机	地面操作	型号/功率	ZDY21-4/0.8KW×2		ZDY21-4/1.5KW×2		——
		司机室操作	型号/功率	ZDR100-4/1.5KW×2		ZDR11L₁-4/2.1KW×2		——
电动葫芦	型号			CD₁ MD₁				CD₁ MD₁
	起升速度		m/min	8; 8/0.8				8; 8/0.8
	运行速度		m/min	20				20
	电动机	起升	型号/功率	ZD₁41-4/4.5; ZDS₁0.5/4.5				ZD₁41-14/7.5; ZDS₁0.8/7.5
		运行	型号/功率	ZDY₁11-4/0.2				ZDM₁12-4/0.5
工作级别				A5				A5
荐用大车钢轨				P24		P38		P24		P38
电源				三相交流 380V 50Hz				三相交流 380V 50Hz
最大轮压			KN	37/42	40/46	44/50	48/54	54/59	62/67	70/75	78/83	96

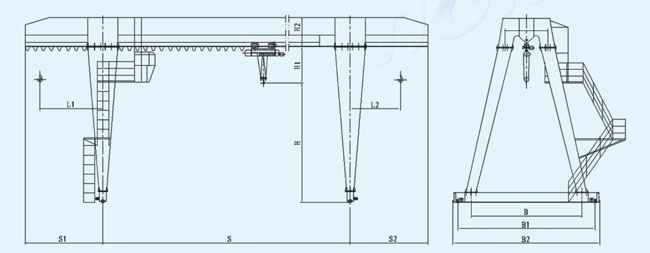

主要尺寸(mm)			S₁	2000	3000	4000	5000	3000	4000	5000	6000	7500
			S₂	2000	3000	4000	5000
			L₁	1500	2500	3500	4500	2500	3500	4500	5500	7000
			L₂	1500	2500	3500	4500	2500	3500	4500	5500	7000
			H₁	1120				1200
			H₂	650	700	800	900	800	900	1000	1150	1300
			H₃	7635/10635	7685/10685	7785/10785	7785/10885	7960/10960	8060/11060	8160/11160	8310/11310	11460
			B	4500/5000		5500/6500		4500/5500		5500/6500
			B₁	5000/6000		6000/7000		5500/6500		6500/7500
			B₂	5400/6400		6500/7500		6000/7000		7100/8100
			B₃	1500

MH型10t、16t电动葫芦门式起重机技术参数

起重量			t	10					16
跨度			m	12	16	20	24	30	12	16	20	24	30
起升高度			m	6;9				9	6;9				9
运行速度		地面操作	m/min	20					20
		司机室操作		30 40					30 40
运行机构	型号			CD₁ MD₁					CD₁
	起升速度		m/min	7; 7/0.7					3.5
	运行速度		m/min	20					20
	电动机	起升	型号/功率	ZD₁51-6/13; ZDS₁1.5/13					ZD₁51-6/13
		运行	型号/功率	ZDM₁12-4/0.5×2					ZDY₁12-4/0.8×2
工作级别				A5					A5
荐用大车钢轨				P38		P43			P38		P43
电源				三相交流 380V 50Hz					三相交流 380V 50Hz
最大轮压			KN	97/102	105/110	113/118	121/126	149	143/150	152/174	165/174	169/176	180/190
主要尺寸(mm)			S₁	3000	4000	5000	6000	7500	3000	4000	5000	6000	7500
			S₂
			L₁	1500	2500	3500	4500		2500	3500	4500	5500	7000
			L₂	1500	2500	3500	4500		2500	3500	4500	5500	7000
			H₁	1350					2300
			H₂	1000	1100	1200	1300	1600	1100	1200	1300	1400	1600
			H₃	8350/11350	8450/11450	8550/11550	8650/11650	12250	9500/12500	9600/12600	9700/12800	9800/12800	9950/9700
			B	4500/5000		5500/6500			5500/6000		6500/7500
			B₁	5000/6500		6500/7500			6500/7000		7500/8500
			B₂	6000/7100		7100/8100			7000/7500		8200/9200
			B₃	1600					1600		1700
